CRANE® CRYOFLO™ Vakuumummantelte starre Rohre

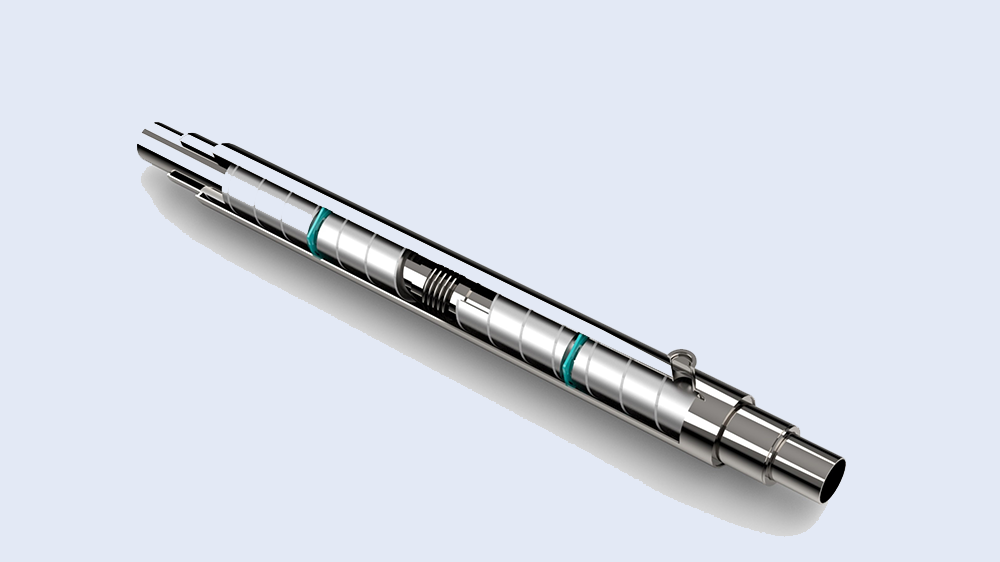

CRANE® CRYOFLO™ Vacuum Jacketed Rigid Piping (VJP) ist ein doppelwandiges Rohrsystem mit einem Vakuumraum zwischen dem inneren und dem äußeren Rohr. Dieser Vakuumraum wirkt wie eine thermische Barriere, die die Wärmeübertragung reduziert und das Verdampfen des Produkts verhindert, was Produktverluste minimiert und Sicherheit und Qualität gewährleistet. VJP bietet eine Reihe von bedeutenden Vorteilen gegenüber herkömmlichen Rohrleitungssystemen für flüssige, kryogene Medien.
Merkmale und Vorteile
Technische Details
Anwendungen
Literatur
Zertifikate
Videos
Merkmale und Vorteile
- Technologische Durchbrüche: Nutzung von IT-Innovationen, um die klassenbesten Durchlaufzeiten für Angebote für unsere Produkte zu erreichen.
- Vorlaufzeit: Marktführende Vorlaufzeiten dank unserer hochmodernen Fertigungsverfahren.
- Reduzierte Wärmeübertragung: Minimierter Produktverlust durch mehrschichtige Isolierung und Endverbindungen wie Bajonette und Feldverbindungen.
Technische Details
PRODUKTKONFIGURATION:
- Typ: Edelstahl-Vakuum ummantelte Rohre
- Gehäuseformen: Edelstahl der Serie 300
- Endanschlüsse: Bajonett, Field Joint, mechanische Verschraubung
- Druck: bis zu 150 PSIG
- Innere Rohrgröße: 1/2″, 1″, 1-1/2″, 2″, 3″, und 4″ NPS
KONSTRUKTIONSMERKMAL:
- Flüchtige Emission: Helium-Massenspektroskopie bis 1×10^-9 cm^3/s und pneumatische Druckprüfung bis zum 1,1-fachen des Auslegungsdrucks.
- Ausgasungsgetter, Molekularsiebe und Mehrschichtisolierung für statisches Vakuum
- ASME B31.3 Zertifizierung
- Druckabfall, Wärmeverlust und thermische Kontraktion des Systems
- Interne G-10-Halterungen und äußere Rohrhalterungen
KONSTRUKTIONSSTANDARD:
- ASME B31.12: Wasserstoff-Rohrleitungen und -Leitungen
- ASME B31.3: Prozess-Rohrleitungen
- CGA G-4.15: Rohrleitungen mit Vakuummantelung für Flüssigsauerstoff
- CGA G-5.6 – Wasserstoff-Rohrleitungssysteme
- AWS 2.4 Standardsymbole für Schweißen, Löten und zerstörungsfreie Prüfung
- AWS B2.1, ISO 15607, EN 1011-1: Anforderungen an Schweißverfahren und Leistungsprüfungen
- AWS D10.18 Rohrschweißen (rostfreier Stahl)
- ASME B16.5: Rohrflansche und Flanschverschraubungen
- ASME B16.9 – Werkseitig hergestellte Knet- und Stumpfschweißfittings
- ASME B36.19M : Rohre aus rostfreiem Stahl
- ASME BPVC Abschnitt IX: Qualifikationen zum Schweißen und Löten
PRÜFNORM:
- ASME B31.12: Wasserstoff-Rohrleitungen und -Leitungen
- ASME B31.3: Prozess-Rohrleitungen
- AWS B1.10 & ISO 17035: Leitfaden für die zerstörungsfreie Prüfung von Schweißnähten
- ASME BPVC Abschnitt V – Zerstörungsfreie Prüfung
Anwendungen
- Verflüssigung
- Speicherung
- Transport und Verteilung von kryogenem Wasserstoff
- Stickstoff Sauerstoff
- Helium und andere inerte Gase
