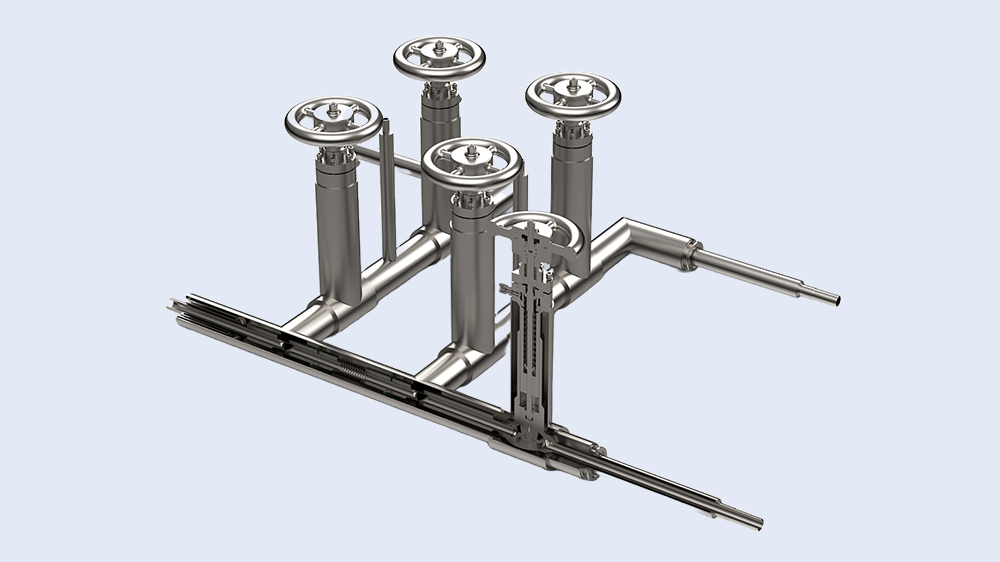

CRANE® CRYOFLO™ Verteiler
Der vakuumummantelte CRANE® CRYOFLO™ Lagertank-Füllverteiler ist ideal für den Transfer von flüssigem Wasserstoff (LH2), flüssigem Stickstoff (LN2) und anderen kryogenen Flüssigkeiten aus Lagertanks, da er Wärmeverluste und Verdampfung reduziert. Der Verteiler besteht aus rostfreiem Stahl und hat ein vakuumummanteltes Innenrohr, das die kryogene Flüssigkeit von der Umgebungstemperatur isoliert.
Merkmale und Vorteile
Technische Details
Anwendungen
Literatur
Zertifikate
Videos
Merkmale und Vorteile
- Leistung: Die innovative Konstruktion reduziert den Wasserstoffverlust durch verbesserte Wärmeübertragung und verbesserten Lebenszyklus erheblich.
- Vorlaufzeit: Die automatisierte Anlage liefert Produkte schneller und effizienter bei gleichbleibender Qualität.
- Maßgeschneiderte Lösung: CRYOFLOTM bietet eine vollständige Anpassung und Konstruktion für jedes Tanklayout.
Technische Details
PRODUKTKONFIGURATION:
- Typ: Edelstahl-Vakuum ummantelte Rohre
- Gehäuseformen: Edelstahl der Serie 300
- Endanschlüsse: Bajonett, Field Joint, mechanische Verschraubung
- Klasse: 300 PSIG
- Innere Rohrgröße: 1/2″, 1″, 1-1/2″, 2″, 3″, und 4″ NPS
KONSTRUKTIONSMERKMAL:
- Flüchtige Emission: Helium-Massenspektrometer bis 1×10^-9 cm^3/s
- Ausgasungsgetter, Molekularsiebe und Mehrschichtisolierung für statisches Vakuum
- ASME B31.3 Zertifizierung
- Druckabfall, Wärmeverlust und thermische Kontraktion des Systems
- Interne G-10-Halterungen und äußere Rohrhalterungen
KONSTRUKTIONSSTANDARD:
- ASME B31.12: Wasserstoff-Rohrleitungen und -Leitungen
- ASME B31.3: Prozess-Rohrleitungen
- CGA G-4.15: Rohrleitungen mit Vakuum ummantelt für Flüssigsauerstoff
- CGA G-5.6 – Wasserstoff-Rohrleitungssysteme
- ASME B36.19M : Rohre aus rostfreiem Stahl
- ASME BPVC Abschnitt IX: Qualifikationen zum Schweißen und Löten
- NFPA 2 – Code für Wasserstofftechnologien
PRÜFNORM:
- ASME B31.12: Wasserstoff-Rohrleitungen und -Leitungen
- ASME B31.3: Prozess-Rohrleitungen
- AWS B1.10 & ISO 17035: Leitfaden für die zerstörungsfreie Prüfung von Schweißnähten
- ASME BPVC Abschnitt V – Zerstörungsfreie Prüfung
Anwendungen
- Verflüssigung von Flüssigwasserstoff
- Speicherung von Flüssigwasserstoff
- Transfer von Flüssigwasserstoff
- Transport von Flüssigwasserstoff
